Descripción de producto

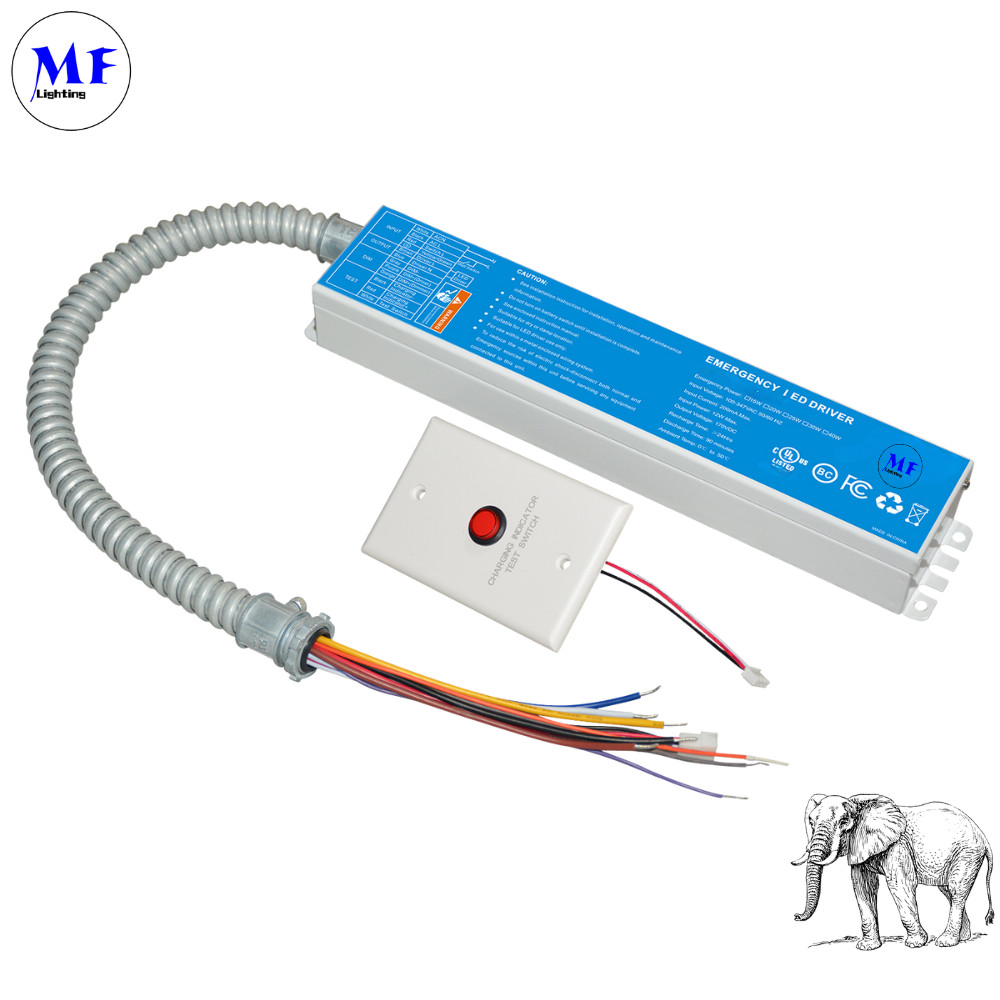

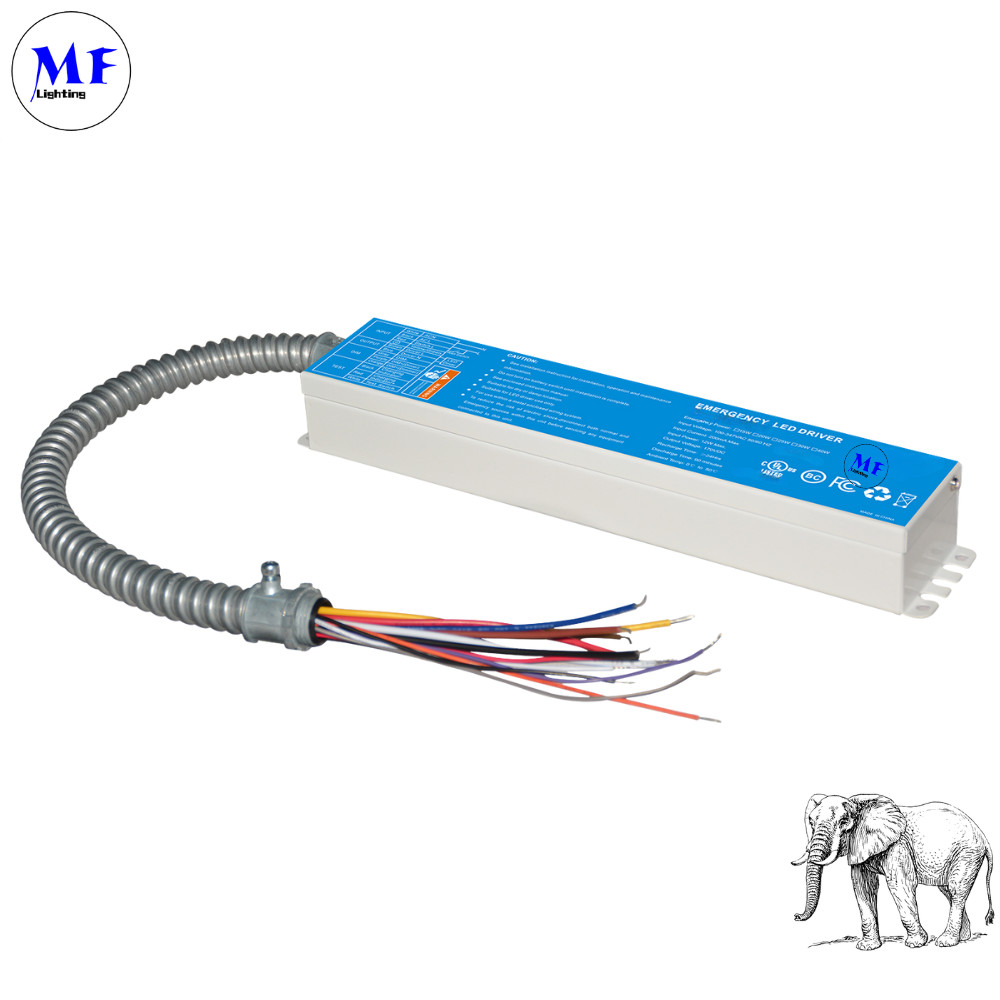

Balasto de luz de emergencia IP40 15W, controlador de emergencia LED con certificación UL para luz de techo
descripción del producto
Descripción
El controlador de emergencia LED MF-EM-xxW-170 es una solución de energía de respaldo confiable y versátil diseñada para mantener la iluminación durante los cortes de energía de CA. Cumple con las normas UL924 y CSA C22.2 NO.141, y proporciona energía de emergencia que varía de 15W a 40W con una salida estable de 170V CC, alimentada por baterías de iones de litio de larga duración que brindan 90 minutos de tiempo de funcionamiento. El controlador cuenta con una función de autoprueba, que realiza pruebas automáticas mensuales de 30 segundos y pruebas completas de descarga anuales para garantizar la fiabilidad del sistema. Admite múltiples opciones de control, incluyendo atenuación de 0-10V, atenuadores TRIAC y funcionamiento basado en sensores (DC12V/AC120V), lo que lo hace adaptable para diversas configuraciones de iluminación. Con un amplio rango de voltaje de entrada (100-347V CA), protección contra sobretemperatura y una garantía de 5 años, está diseñado para la durabilidad y la seguridad. De diseño compacto (12.01" × 2.36" × 1.57"), es ideal para aplicaciones comerciales, industriales y residenciales donde la iluminación de emergencia es esencial.
Ventaja:
Cumplimiento normativo
Certificado UL924 y CSA C22.2 NO.141 para EE. UU./Canadá, lo que garantiza la seguridad y la fiabilidad en aplicaciones de iluminación de emergencia.
Amplio rango de potencia
Ofrece una salida de emergencia de 15W-40W con 170V CC, compatible con diversas cargas de iluminación para uso comercial/residencial.
Autoprueba inteligente
Realiza automáticamente pruebas mensuales de 30 segundos y pruebas completas de descarga anuales, detectando proactivamente problemas del sistema o de la batería.
Compatibilidad multicontrol
Funciona con atenuadores de 0-10V, atenuadores TRIAC y sensores DC12V/AC120V para una integración de iluminación flexible.
Respaldo de batería robusto
Las baterías de iones de litio proporcionan 90 minutos de tiempo de funcionamiento con 24 horas de recarga, además de protección contra sobretemperatura para mayor seguridad.
Compacto y duradero
Diseño que ahorra espacio (12.01"×2.36"×1.57") con 5 años de garantía, construido para un rendimiento a largo plazo en condiciones adversas.
Características
Listado UL para EE. UU. y Canadá
Listado según UL924 y probado según CSA C22.2 NO.141 Instalación en campo o fábrica
Salida de alto voltaje
Bajo consumo de energía Cumplimiento CEC
Potencia de salida constante
Autoprueba
Batería: protección contra sobretemperatura
especificaciones
| Voltaje de entrada |
100~347Vac,50/60Hz |
| Corriente de entrada |
200mA máx. |
| Potencia nominal de entrada |
12W máx. |
| Voltaje de salida |
170Vdc |
| Potencia de emergencia |
15W |
| Tiempo de recarga |
24 horas |
| Tiempo de descarga |
90 minutos |
| Batería |
Li-ion 2500mAh-14.8V |
| Garantía |
5 años |
| Temperatura ambiente |
32~122 F(0....+50 ºC) |
| Peso |
3.66 libras (1.4 kg) |
| Grado IP |
IP40 |
| OPERACIÓN (ESTADO DEL INDICADOR) |
Observaciones |
| Rojo fijo ENCENDIDO |
Sistema OK/CA OK |
| Rojo parpadeante (1 segundo encendido, 1 segundo apagado, en ciclo) |
El microinversor de respaldo funciona enModo de emergencia |
| Rojo parpadeante (0.5 segundos encendido, 0.5 segundos apagado, en ciclo) |
Batería no detectada, verifique la conexión de la bateríaConexión |
| Botón de prueba |
| 0S |
| 0S |
diferentes tamaños
|
Modelo No.
|
Salida
Voltaje
|
Emergencia
Potencia
|
Batería
Tipo
|
|
MF-EM-15W-170
|
170Vdc
|
15W
|
Li-ion 2500mAh-14.8V
|
|
MF-EM-25W-170
|
25W
|
Li-ion 4400mAh-14.8V
|
|
MF-EM-30W-170
|
30W
|
Li-ion 5200mAh-14.8V
|
|
MF-EM-40W-170
|
40W
|
Li-ion 5000mAh-18.5V
|
Autoprueba
Contiene un circuito de control/monitor que realizará una prueba de descarga de 30 segundos una vez al mes y una prueba de descarga una vez al año. En este momento, la unidad simula una falla de energía de CA y cambia automáticamente al modo de emergencia. Durante las pruebas de rutina, la unidad monitoreará el funcionamiento de la carga LED, el voltaje de la batería y la duración de la emergencia; si la unidad detecta algún problema, el indicador parpadeará rápidamente
Diagrama de cableado
Conexión CA básica
Muestra el cableado fundamental para la entrada de energía CA directa (100-347V) al controlador de emergencia
Incluye conexiones neutras (CA-N) y de línea (CA-L) con la conexión a tierra adecuada
Integración del sistema de atenuación de 0-10V
Ilustra la conexión con controladores LED regulables de 0-10V
Detalles del cableado para las líneas de control dim+ (morado) y dim- (rosa)
Mantiene la funcionalidad de emergencia al tiempo que permite el control de atenuación
Compatibilidad con atenuadores TRIAC
Demuestra el cableado para sistemas de atenuación de corte de fase (TRIAC)
Muestra la conexión correcta de los cables del atenuador caliente (negro), de carga (rojo) y neutro (blanco)
Incluye requisitos de conexión a tierra para la reducción de ruido
Configuración de control de interruptor de pared
Proporciona una configuración de cableado de control de encendido/apagado simple
Mantiene la capacidad de funcionamiento de emergencia
Muestra el cableado de la pata del interruptor adecuado para un funcionamiento fiable
Integración del sensor DC12V
Detalles de la conexión del sensor de bajo voltaje (12V CC)
Ilustra el cableado de alimentación del sensor y la interfaz de control de atenuación
Muestra el mantenimiento de la función de iluminación de emergencia
Aplicación del sensor AC120V
Cubre la instalación del sensor de voltaje de línea
Demuestra el cableado de carga del sensor adecuado
Incluye protección del circuito de funcionamiento de emergencia
Medida
Aplicación

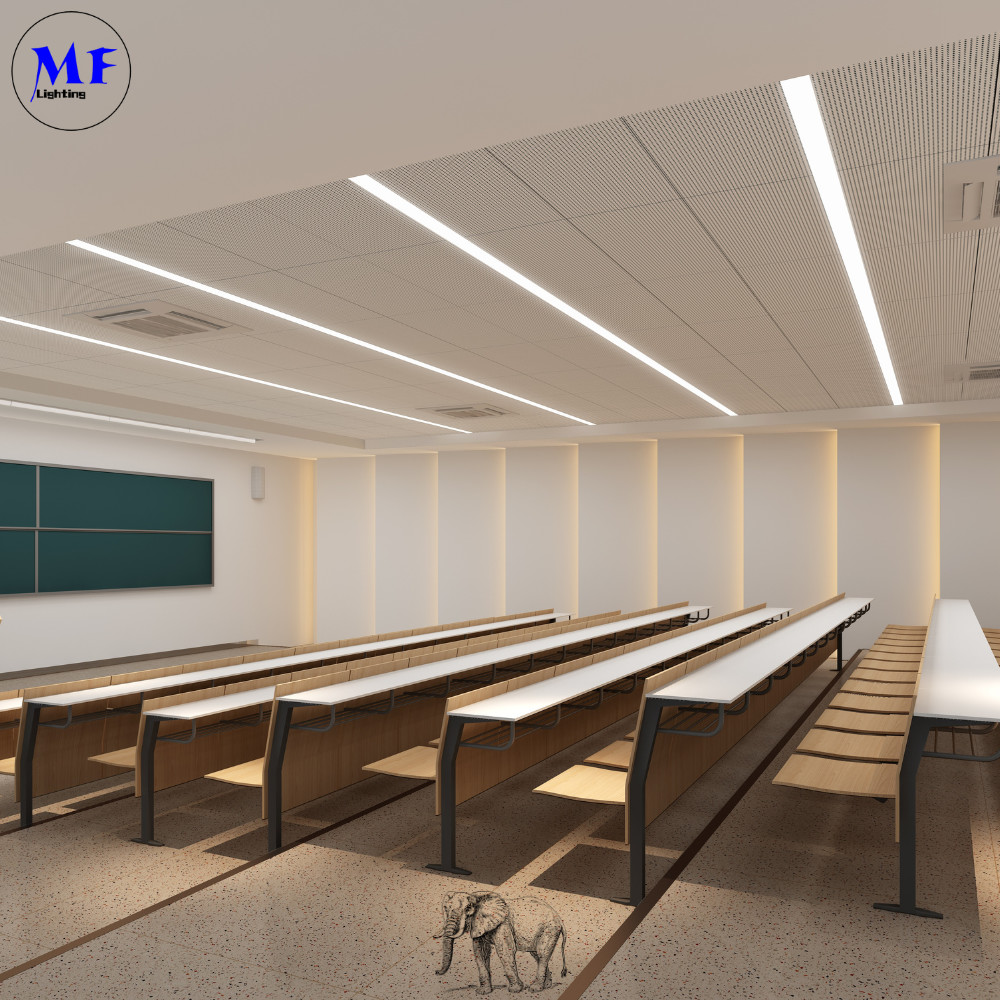

1. Edificios comerciales y de oficinas
Escenario: Iluminación de emergencia en pasillos, escaleras y señales de salida.
Configuración: Normalmente utiliza el Diagrama 2 (Interruptor de pared) o el Diagrama 4 (Interruptor de pared no regulable) para un control simple de encendido/apagado.
¿Por qué? Garantiza el cumplimiento de las normas de seguridad (UL924) al tiempo que mantiene la iluminación durante los cortes de energía.
2. Tiendas minoristas y salas de exposición
Escenario: Iluminación LED regulable para un ambiente ajustable.
Configuración: Utiliza el Diagrama 1 (Atenuador de 0-10V) o el Diagrama 5 (Sensor DC12V) para un control de atenuación suave.
¿Por qué? Permite el ajuste del brillo al tiempo que garantiza la funcionalidad de la iluminación de emergencia.
3. Teatros, hoteles y restaurantes
Escenario: Iluminación ambiental con respaldo de emergencia.
Configuración: Utiliza el Diagrama 3 (Atenuador TRIAC) para la compatibilidad con la atenuación por corte de fase.
¿Por qué? Admite atenuadores de pared tradicionales al tiempo que proporciona respaldo de energía de emergencia.
4. Instalaciones industriales y de almacenes
Escenario: Iluminación de bahía alta con funcionamiento de emergencia.
Configuración: Utiliza el Diagrama 6 (Sensor AC120V) para la iluminación activada por movimiento.
¿Por qué? Mejora la eficiencia energética con el control del sensor al tiempo que cumple con los requisitos de seguridad.
5. Residencial y hogares inteligentes
Escenario: Iluminación de emergencia en pasillos o áreas críticas.
Configuración: Utiliza el Diagrama 2 (Interruptor de pared) o el Diagrama 5 (Sensor DC12V) para la automatización.
¿Por qué? Proporciona una integración perfecta con los sistemas de iluminación del hogar al tiempo que garantiza la seguridad.
